生物感測試片 (Biosensor)

簡介

生物感測試片為電化學檢測的關鍵元件之一,其主要功能是信號換能器;主要是將固定化的生物分子與待測的生物樣本發生生化反應後的能量,轉換成光電、電流、電壓、頻率等訊號,以方便後續定性與定量的分析。



規格

項目
製程能力
備註

基板


材料
PET (0.25 & 0.30 & 0.35mm)
標準尺寸
500 * 300mm
可客製化
鑽孔
機鑽孔徑
最小Ø 0.2 mm

黃光微影

線寬/線距
最小100/100 um
層數
單面/雙面
導電薄膜
Cu/Ni/Au , Cu/Ni/Pd , Ni/Au , Ni/Pd ,Pd/Au , Ni , Pd
可客製化

測試

我們以k3k4濃度梯度測試Ni/Au及Pd/Au試片,每一個濃度皆以至少5支試片測試,量測其循環伏安圖(Cyclic  voltammetry curve, CV curve)。

結果

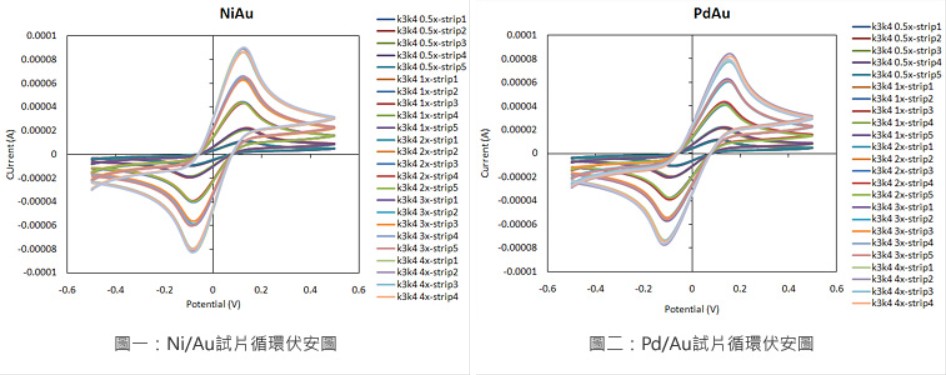

1. 試片其CV圖皆穩定,其氧化與還原反應對稱,且再現性良好。(圖一、圖二)

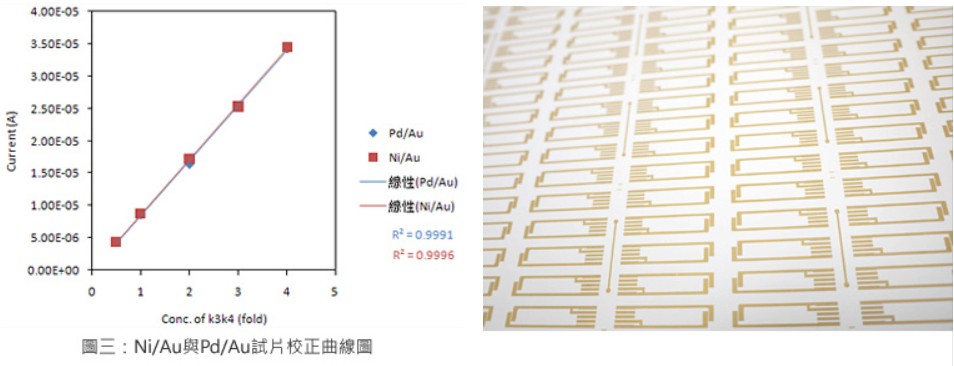

2. 試片其k3k4濃度與電流呈線性,且R2值皆高達0.99。(圖三)
